50% 成本下降!IC 板激光钻孔设备的 3 大革新
日期:2025-03-13 来源:beyondlaser

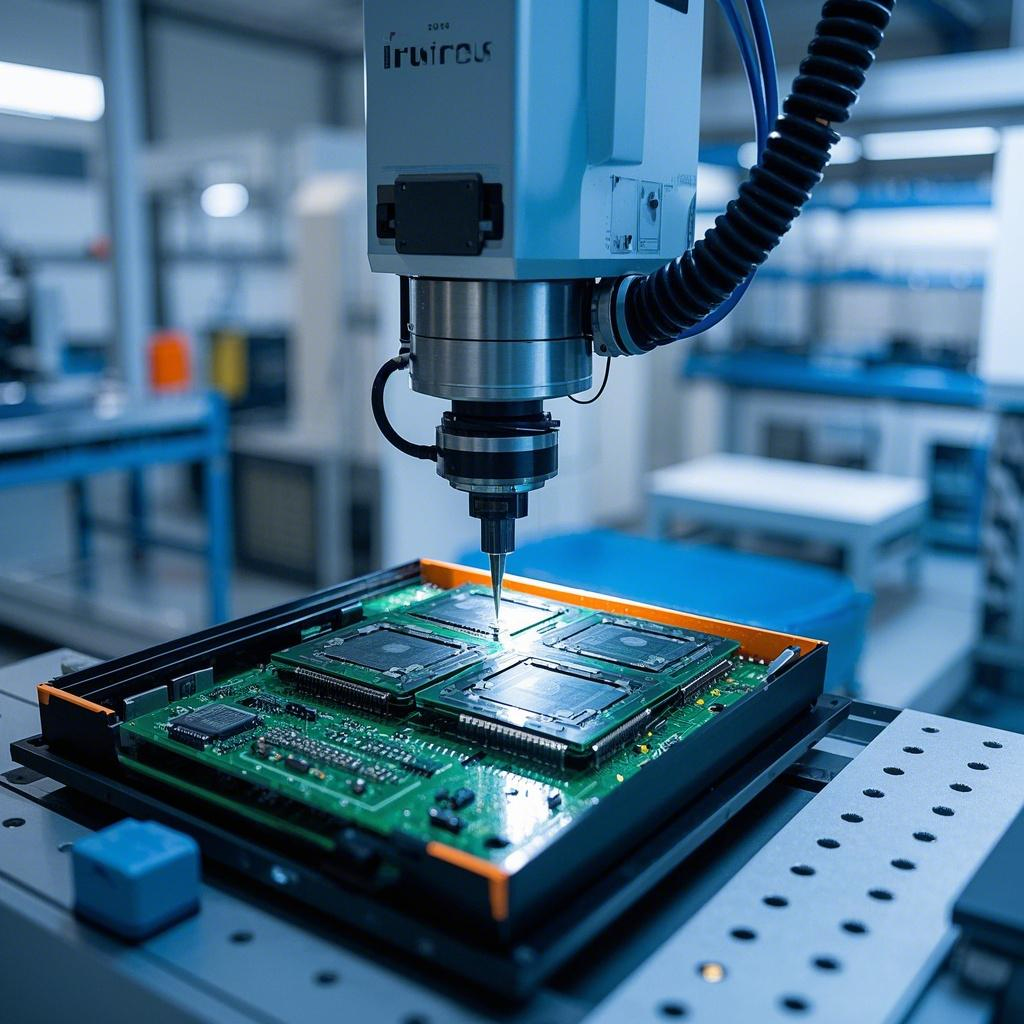

在长三角某半导体工厂,新一代激光钻机 24 小时运转 —— 每片 12 层 ABF 载板的钻孔时间从 12 分钟压缩至 4 分钟,对位不良率从 0.3%→0.05%。这场由技术驱动的成本革命,正在改写全球 IC 封装基板的生产逻辑。
? H1:为什么头部企业转向激光钻孔?3 组行业数据揭秘
· 效率:8000-10000 孔 / 秒(2025 年行业标准)vs 机械钻 500 孔 / 秒
· 稳定性:连续工作 720 小时无衰减(第三方认证)vs 传统设备 500 小时维护周期
· 适配性:支持 ABF/BT/ 玻璃 / 陶瓷 4 类基材(行业白皮书)vs 传统设备仅 2 类
? H2:从成本中心到利润中心:某封装厂的 3 年回本账
项目 | 传统方案(2022) | 激光方案(2025) | 年节省 |
设备投入 | 10 台 ×150 万 | 3 台 ×680 万 | +460 万 |
废品损失 | 960 万 / 年 | 192 万 / 年 | +768 万 |
人工成本 | 8 人 / 班 | 2 人 / 班 | +120 万 |
? H3:行业共性技术:三大革新如何解决痛点
· 材料适配:针对玻纤基板的 “预开槽 + 精修” 工艺,粗糙度<3μm(2025 年工艺指南)
· 多层对位:视觉补偿系统 + 动态聚焦,精度 ±2μm(某 HDI 板厂商实测)
· 绿色制造:烟尘净化率 92%,符合 RoHS 3.0 标准(第三方检测报告)
? 地域化案例:中西部某光电子基地的降本实践
在武汉某光电子园区,激光设备为柔性屏 FPC 板钻出 0.1mm 超薄孔,断裂率从 1.2%→0.08%?!吧璞肝榷ㄐ砸汛锕仕?,成本仅为进口的 1/2?!?某厂商工艺总监透露(2025 年产业调研)。
? 采购指南:3 步选对激光钻孔设备(行业通用标准)
1. 材料测试:要求提供 ABF / 玻璃 / 陶瓷的实测良率报告
2. 回本测算:用【成本计算器】输入月产能,3 分钟生成 3 年收益表
服务验证:确认全国售后网点覆盖,响应时间<4 小时
